Les réseaux de chaleur représentent un enjeu majeur pour l’efficacité énergétique des bâtiments collectifs. L’amélioration de l’isolation thermique des canalisations permet de réduire significativement les pertes de chaleur et d’optimiser les performances énergétiques. La fiche d’opération standardisée RES-CH-106 encadre spécifiquement la mise en place d’un calorifugeage des canalisations de réseaux de chaleur. Découvrez les conditions d’éligibilité et le montant de la prime CEE avec cette opération.
Fiche d’opération standardisée RES-CH-106 : définition et secteur d’application
La fiche RES-CH-106 du dispositif des certificats d’économie d’énergie (CEE) concerne la mise en place d’un calorifugeage des canalisations d’un réseau de chaleur enterré ou en caniveau dans tout ou partie du réseau primaire.
Cette opération de rénovation énergétique s’applique exclusivement aux réseaux de chaleur existants alimentant des bâtiments appartenant à au moins deux abonnés distincts. Un réseau est considéré comme existant lorsque sa date de première livraison de chaleur est antérieure d’au moins un an à la date d’engagement de l’opération RES-CH-106.
Types de canalisations concernées
L’opération RES-CH-106 couvre plusieurs types de canalisations selon le fluide caloporteur :
- Canalisations aller ou retour pour les réseaux d’eau chaude (basse température ≤ 110°C)
- Canalisations aller ou retour pour les réseaux d’eau surchauffée (haute température > 110°C)
- Canalisations aller uniquement pour les réseaux de vapeur
Comprendre la dénomination RES-CH-106
Chaque fiche d’opération standardisée (FOST) du dispositif des CEE est définie par un code en trois parties :
- « RES » correspond à la catégorie des réseaux (chaleur, froid, électricité, gaz)
- « CH » fait référence spécifiquement au réseau de chaleur
- « 106 » est le numéro attribué à l’opération de calorifugeage des canalisations

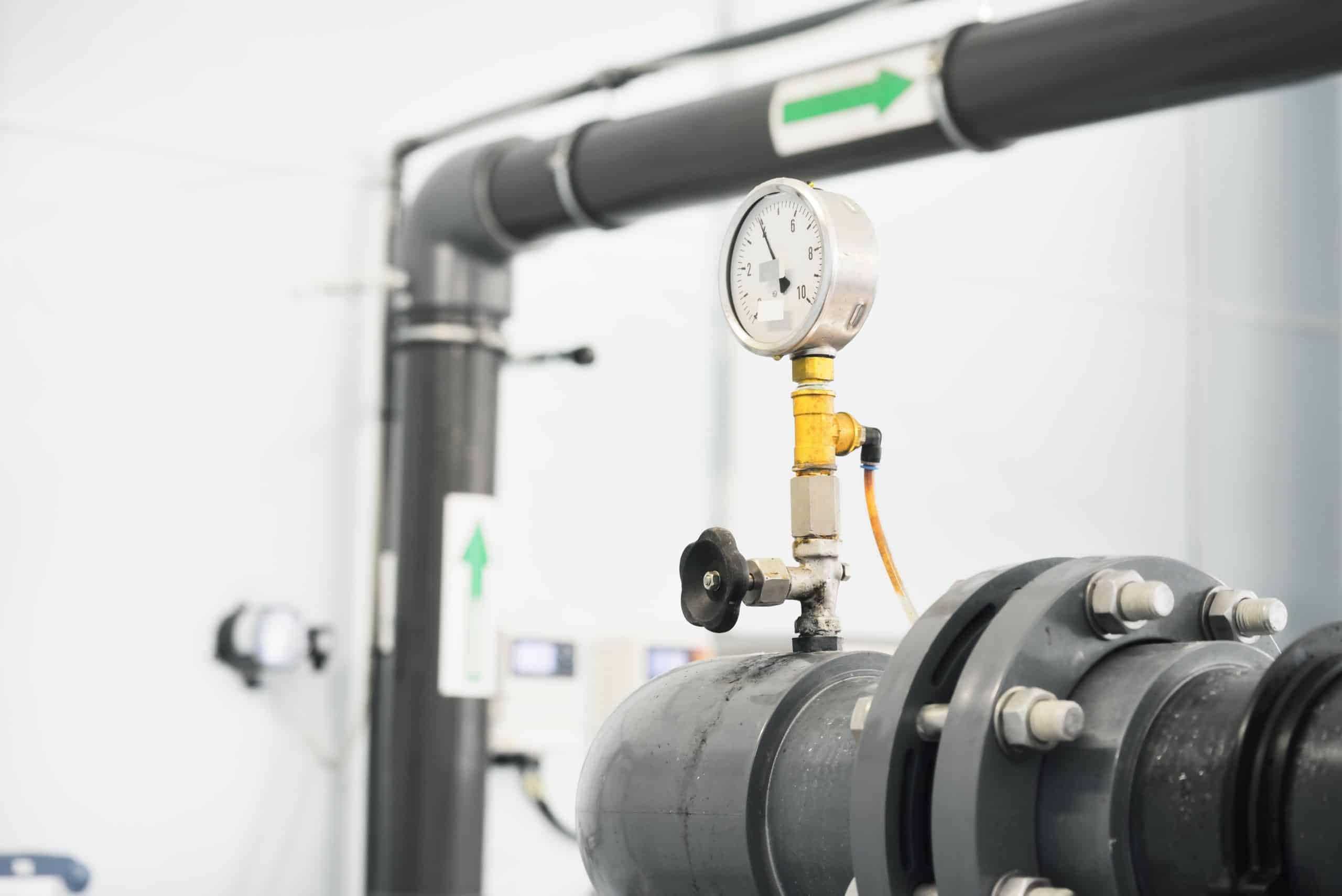

RES-CH-106 : quels sont les avantages du calorifugeage des canalisations ?
La mise en place d’un calorifugeage performant sur les canalisations de réseaux de chaleur offre plusieurs bénéfices considérables :
- Réduction des pertes thermiques : Diminution des déperditions sur les canalisations non isolées
- Économies d’énergie : amélioration significative du rendement global du réseau de chaleur
- Amélioration de la performance énergétique : maintien de la température du fluide caloporteur sur de longues distances
- Réduction de l’empreinte carbone : diminution des consommations et des émissions de gaz à effet de serre
- Optimisation des coûts d’exploitation : réduction des besoins en énergie primaire pour maintenir les performances
L’isolation thermique des canalisations constitue ainsi un investissement durable qui améliore l’efficacité énergétique globale du réseau de chaleur.
Pourquoi RES-CH-106 impose-t-elle des seuils de performance stricts ?
La fiche RES-CH-106 définit des exigences techniques précises pour garantir la qualité de l’isolation thermique installée. Ces critères visent à assurer une performance énergétique optimale :
Conductivité thermique de l’isolant
La conductivité thermique λ de l’isolant doit être inférieure ou égale à 0,06 W/m.K. Cette valeur garantit une isolation de haute qualité, limitant efficacement les transferts thermiques.
Coefficient de perte thermique Umax
L’isolant installé doit garantir que le coefficient de perte thermique Umax respecte les valeurs maximales définies selon le diamètre nominal de la canalisation et la classe d’isolation :
| DN (mm) | Classe 4 (W/m².K) | Séries 1, 2 et 3 (W/m².K) |
|---|---|---|
| 32 | 0,21 | 0,17 |
| 50 | 0,24 | 0,21 |
| 80 | 0,28 | 0,26 |
| 100 | 0,31 | 0,28 |
| 150 | 0,39 | 0,37 |
| 200 | 0,46 | 0,41 |
| ≥ 400 | 0,76 | 0,48 |
Ces seuils garantissent une isolation thermique performante adaptée aux différents diamètres de canalisations.
RES-CH-106 : conditions de délivrance des certificats
Pour obtenir des CEE dans le cadre de la fiche d’opération standardisée RES-CH-106, plusieurs critères stricts doivent être respectés :
- Réalisation par un professionnel qualifié : l’installation doit être effectuée par une entreprise spécialisée
- Respect des performances techniques : conductivité thermique ≤ 0,06 W/m.K et coefficient Umax conforme
- Fourniture d’une preuve de réalisation complète incluant toutes les caractéristiques techniques
Contenu de la preuve de réalisation
La preuve de réalisation de l’opération RES-CH-106 doit mentionner :
- La mise en place d’un calorifugeage sur les canalisations du réseau primaire
- La nature du fluide caloporteur (eau chaude, eau surchauffée, vapeur)
- La longueur totale des canalisations isolées (en mètres)
- Le diamètre nominal des canalisations (en mm)
- Les marques et références de l’isolant
- Les caractéristiques techniques (conductivité thermique et épaisseur)
Comment calculer le montant des certificats en kWh cumac ?
Le calcul des certificats pour l’opération RES-CH-106 dépend de plusieurs paramètres :
- Longueur des canalisations isolées (en mètres)
- Diamètre nominal des canalisations
- Type de fluide caloporteur (eau chaude, eau surchauffée, vapeur)
- Durée annuelle d’utilisation du réseau
- Classe d’isolation thermique respectée
Barème CEE pour la Classe 4 (NF EN 12828)
Le montant unitaire en kWh cumac varie selon le diamètre et le type de fluide :
| DN (mm) | Eau chaude | Eau surchauffée | Vapeur |
|---|---|---|---|
| 32 | 3 300 | 5 000 | 8 700 |
| 50 | 4 500 | 6 800 | 13 000 |
| 80 | 6 000 | 9 100 | 15 900 |
| 100 | 6 800 | 10 400 | 19 700 |
| 150 | 8 400 | 12 900 | 24 900 |
| 200 | 9 800 | 15 100 | 31 700 |
| ≥ 400 | 14 600 | 22 400 | 44 800 |
Facteur correctif selon la durée d’utilisation
La durée annuelle d’utilisation du réseau influence le montant final :
- 12 mois : facteur 1,00
- 10 mois : facteur 0,83
- 8 mois : facteur 0,67
- 6 mois : facteur 0,50
Le montant final = Longueur × Montant unitaire × Facteur correctif
FOST RES-CH-106 : quel est le montant de la prime CEE en euros ?
Exemple de calcul pour l’opération RES-CH-106
Pour 100 mètres de canalisations DN 100 sur un réseau d’eau chaude utilisé 12 mois par an avec isolation Classe 4 :
100 m × 6 800 kWh cumac × 1,00 = 680 MWhc
Le montant en euros dépend du barème de rachat de l’obligé CEE choisi. Pour optimiser la valorisation, il est recommandé d’utiliser un comparateur CEE et de bénéficier d’un accompagnement personnalisé.
Durée de vie conventionnelle de l’opération RES-CH-106
L’opération RES-CH-106 bénéficie d’une durée de vie conventionnelle de 30 ans, garantissant un retour sur investissement durable et des économies d’énergie pérennes.
RES-CH-106 : comment Opéra Énergie accompagne vos projets de calorifugeage ?
En tant que mandataire CEE, Opéra Énergie propose un accompagnement complet pour les gestionnaires de réseaux de chaleur :
- Étude de faisabilité et identification des tronçons prioritaires
- Montage du dossier CEE pour l’opération RES-CH-106
- Optimisation de la valorisation grâce à notre réseau d’obligés
- Mise en relation avec des professionnels qualifiés
- Suivi administratif jusqu’à l’obtention des certificats
Avec un accompagnement expert, le financement par les CEE de vos travaux de calorifugeage devient simple et rentable, contribuant à l’amélioration durable de l’efficacité énergétique de votre réseau de chaleur.
